Elkhart Brass · Selección por proyecto · Querétaro

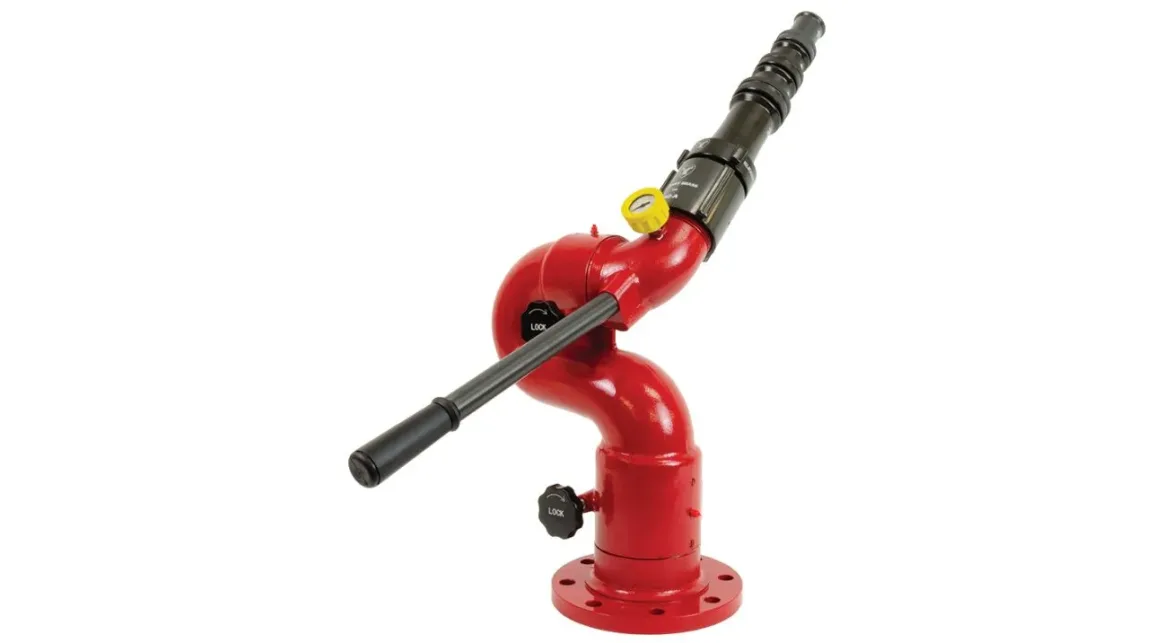

Imagen de referencia de un monitor manual. La identidad, boquilla, base, adaptadores y accesorios se confirman para cada modelo cotizado.
Operación directa · Selección técnica
Cinco modelos oficiales
Monitores manuales Elkhart Brass en Querétaro
Familia de monitores contra incendios con accionamiento manual para montajes fijos, aplicaciones vehiculares y despliegues portátiles. LGA ayuda a comparar modelo, caudal, presión, conexión, boquilla, recorrido, estabilidad y condiciones de operación antes de preparar una propuesta.
El control manual simplifica el mando, no la ingeniería del sistema
El operador orienta y bloquea el monitor mediante barra, volante o mecanismos propios del modelo. Esa operación directa no elimina la necesidad de comprobar abastecimiento, presión residual, pérdidas, boquilla, fuerzas de reacción, estructura, base, anclaje, visibilidad, acceso y capacitación. Los límites publicados pertenecen a cada referencia y configuración.
Familia documentada
Cinco soluciones manuales para necesidades operativas diferentes
Vulcan, Sidewinder, Scorpion, RAM XD y Stinger 2.0 pertenecen a la familia manual actual de Elkhart Brass. Las cards sirven para comparar su función; cada ficha individual documentará únicamente los datos oficiales de su modelo.
Montaje fijo · Control directo
Vulcan
Monitor manual de aluminio para instalaciones donde importan baja pérdida por fricción, tamaño contenido y diferentes opciones de mando. La familia incluye configuraciones con barra de control o doble volante; la selección final debe confirmar entrada, boquilla, estructura y punto hidráulico.
Monitor manual compacto con vía de agua alabeada de 2 pulgadas, barra de control y bloqueos horizontal y vertical. Su perfil bajo puede evaluarse para vehículos y puntos con espacio limitado, verificando la variante, el montaje, la conexión y la envolvente de movimiento.
Monitor manual de aluminio con vía de agua completamente alabeada de 4 pulgadas y alternativas de control por barra o doble volante. Está orientado a aplicaciones de alto flujo, pero exige validar fuerzas de reacción, estructura, alimentación hidráulica, boquilla y recorrido seguro.
Monitor portátil compacto concebido para despliegue por un bombero en operaciones de ataque rápido. Sus cuatro patas abatibles, seguro de válvula y correa forman parte de una estrategia de estabilidad que debe completarse con presión, manguera, anclaje y procedimiento adecuados.
Sistema separable de doble propósito que puede operar sobre una base portátil o mediante adaptador para cubierta. Caudal, recorrido e inlet cambian con la configuración; por ello la propuesta debe identificar unidad superior, base, adaptador, boquilla y accesorios incluidos.
La configuración se define desde el riesgo y el modo de despliegue
Objetivo de descarga, riesgo protegido y estrategia operativa.
Caudal, presión residual, bomba, reserva, tubería y pérdidas disponibles.
Boquilla, patrón, alcance requerido y fuerzas de reacción esperadas.
Montaje fijo, vehicular o portátil; base, brida, adaptador y conexiones.
Recorrido, bloqueos, obstáculos, estabilidad, correa y zona de seguridad.
Personal, visibilidad, comunicaciones, capacitación, inspección y mantenimiento.
Aplicaciones a evaluar
Escenarios donde conviene evaluar operación manual
Vehículos y aparatos contra incendios
Vulcan, Sidewinder o Scorpion pueden evaluarse según espacio, estructura, hidráulica y estilo de mando; el nombre de la familia no determina automáticamente la compatibilidad.
Brigadas y ataque portátil
RAM XD y Stinger 2.0 ofrecen alternativas desplegables con requisitos distintos de base, anclaje, entrada, recorrido y caudal que deben incorporarse al procedimiento.
Puntos fijos de operación directa
Un monitor manual puede ser adecuado cuando existe acceso seguro al mando, pero la ubicación debe considerar exposición, visibilidad, fuerzas de reacción y ruta de retirada.
Operaciones forestales e industriales
La selección debe responder al entorno real, disponibilidad de agua, movilidad, viento, materiales y capacidad del personal, sin convertir una aplicación típica en aprobación automática.
Documentación del proyecto
La propuesta debe identificar cada componente y criterio
La cotización debe precisar fabricante, modelo, variante, material, entrada, salida, control, base o adaptador, boquilla, accesorios, documentación y alcance de montaje o pruebas. Los manuales y declaraciones deben corresponder a la referencia suministrada.
FAQ y cotización
Compara modelos manuales y solicita una Cotización Gratuita
Resuelve dudas sobre modelos, hidráulica, montaje, estabilidad y documentación antes de cotizar un monitor manual Elkhart Brass.
La operación manual no convierte los modelos en equivalentes: cada referencia responde a capacidades, conexiones, recorridos y modos de instalación diferentes.
Comparte las condiciones del proyecto para distinguir una referencia de catálogo de una configuración segura y técnicamente ejecutable.
Preguntas frecuentes
Preguntas frecuentes sobre monitores manuales
Respuestas útiles para brigadas, integradores, seguridad industrial y responsables de compra.
¿Qué diferencia existe entre Vulcan, Sidewinder, Scorpion, RAM XD y Stinger 2.0?
No son variaciones equivalentes. Vulcan, Sidewinder y Scorpion se orientan principalmente a montajes fijos o vehiculares con capacidades y geometrías distintas. RAM XD es una solución compacta de ataque portátil, mientras Stinger 2.0 combina una unidad superior separable con bases o adaptadores. La comparación debe considerar riesgo, caudal, presión, conexión, boquilla, recorrido, peso, estabilidad, espacio y personal disponible.
¿Un monitor manual funciona sin ningún otro componente o fuente de energía?
El posicionamiento puede ser manual, pero la descarga depende del abastecimiento hidráulico y de componentes como bomba, reserva, tubería o manguera, válvulas, conexiones y boquilla. Algunos montajes también necesitan estructura, adaptadores, base y dispositivos de aseguramiento. “Manual” describe el método de orientación o mando del monitor; no significa que el conjunto opere aislado ni que desaparezcan los requisitos de ingeniería y mantenimiento.
¿Cómo se elige entre un monitor fijo, vehicular o portátil?
La elección parte de dónde se necesita la descarga y quién operará el equipo. Un montaje fijo requiere estructura, tubería, acceso y zona de giro; uno vehicular añade cargas, espacio de transporte y resguardo; uno portátil exige estabilidad, anclaje, manguera y despliegue seguro. También deben compararse caudal, presión, boquilla, fuerzas de reacción, tiempo de respuesta y capacidad real de la brigada.
¿El caudal máximo publicado garantiza el alcance necesario?
No. El caudal máximo es un límite del monitor bajo condiciones definidas, no una garantía de que la instalación pueda suministrarlo ni de que el chorro alcance una distancia específica. El resultado depende de presión residual, pérdidas, boquilla, patrón, elevación, viento y geometría. La selección responsable transforma el objetivo operativo en un punto hidráulico verificable y revisa que la estructura soporte las fuerzas de reacción.
¿Qué información necesita LGA para cotizar un monitor manual?
Conviene enviar tipo de riesgo, municipio, uso fijo, vehicular o portátil, caudal y presión disponibles, conexión, boquilla prevista, plano o fotografías, espacio de movimiento y modelo de interés. Para equipos portátiles también importan manguera, superficie, número de operadores y procedimiento. Si faltan datos, LGA puede organizar una revisión preliminar y señalar qué mediciones o documentos deben obtenerse antes de cerrar la configuración.
¿Qué documentación debe acompañar la propuesta y el suministro?
La propuesta debe identificar marca, modelo, variante, material, conexiones, control, base o adaptador, boquilla y accesorios incluidos. También debe indicar qué ficha, plano, manual o declaración corresponde exactamente a esa referencia. Certificaciones y normas no se generalizan entre modelos. Si el alcance incluye montaje, pruebas o capacitación, esas actividades deben describirse por separado con responsabilidades, criterios de aceptación y documentación de entrega.
