Monitor Sidewinder compacto de perfil bajo en Querétaro

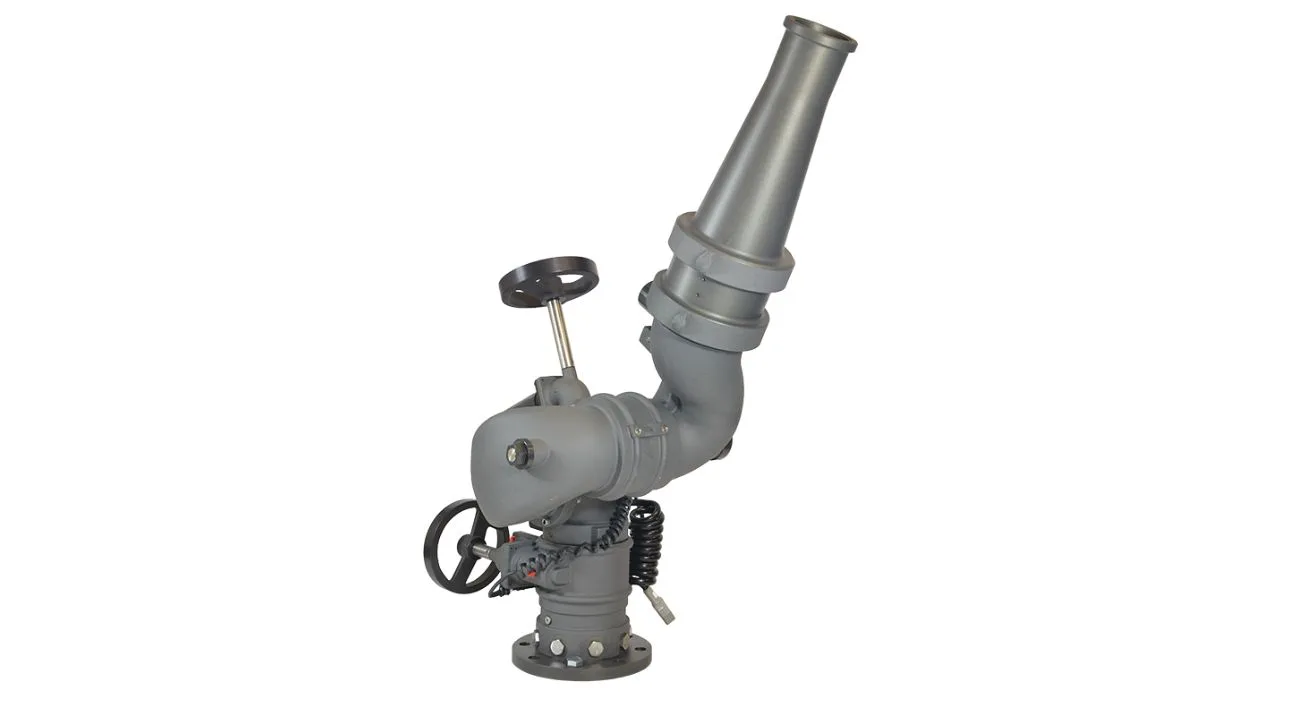

Sidewinder series 8392/8492 es un monitor manual diseñado para los rigores del combate de incendios forestales y para cualquier punto donde se necesita un monitor compacto. Su vía de agua de 2 pulgadas completamente alabeada cuida el desempeño del chorro, y su perfil extremadamente bajo lo orienta a vehículos y espacios donde cada centímetro cuenta. LGA delimita en Querétaro la serie, el montaje, la conexión y la envolvente de movimiento de cada proyecto.
- Caudal máximo
- 500 gpm (1900 LPM)
- Perfil
- Extremadamente bajo y compacto
- Control
- Barra rápida con bloqueos
Cotización sin costo · Respuesta en menos de 24 horas · Integración por proyecto
Aplicaciones técnicas
Un monitor de perfil bajo para brush trucks, pipas y puntos con espacio mínimo
El fabricante lo diseñó específicamente para el combate forestal, pero su formato compacto con entrada empotrada permite evaluarlo en cualquier montaje vehicular o fijo con espacio restringido. La serie y el punto de conexión definen la propuesta.
Vehículos forestales y brush trucks
El perfil bajo reduce la exposición del equipo a ramas y obstáculos, y la barra de control rápida permite corregir el chorro sin soltar la posición. El montaje debe verificar la entrada de 2 pulgadas NPT hembra y la envolvente de giro sobre la carrocería.
Pipas y unidades de ataque rápido
Con 500 gpm de límite y salida de 1.5 pulgadas macho, Sidewinder se alinea con líneas de ataque de calibre medio. La memoria hidráulica debe confirmar bomba, presión residual y pérdidas antes de asignar el caudal de diseño.
Puntos fijos con espacio restringido
Donde un monitor convencional no cabe, el formato compacto con entrada empotrada puede resolver la cobertura. Los bloqueos horizontal y vertical permiten fijar la descarga en una posición definida durante la operación.
Datos del fabricante
Especificaciones oficiales de Monitor Sidewinder Elkhart Brass 8392/8492 modelo 8392/8492
| Series disponibles | 8392 y 8492 con entrada empotrada (flush inlet) |
|---|---|
| Caudal máximo | 500 gpm (1900 LPM) |
| Presión máxima de entrada | 200 psi (14 bar) |
| Vía de agua | 2 in completamente alabeada |
| Recorrido vertical | -45° a +90° (135°) |
| Recorrido horizontal | 360° continuo |
| Entrada | 2.0 in NPT hembra |
| Salida | 1.5 in macho |
| Control | Barra de acción rápida con bloqueos horizontal y vertical |
| Construcción | Aluminio ligero con acabado de uretano rojo |
Valores publicados por Elkhart Brass para el monitor. La propuesta debe confirmar revisión, configuración, accesorios y condiciones aplicables al equipo suministrado.
Series y documentación
Dos series comparten el mismo desempeño publicado
| Serie oficial | Documentación publicada |
|---|---|
| 8392 (incluye 8392-02) | Manual 98323000 Rev. A · Certificado PED 8392-021 · Plano dimensional |
| 8492 (incluye 8492-02) | Manual 98323000 Rev. A · Plano de partes 8492 · Modelos CAD igs/step |
Ambas series comparten el límite de 500 gpm y 200 psi publicado por el fabricante, junto con la curva de pérdida de presión 8392-8492-8494. El caudal real del proyecto depende de bomba, reserva, presión residual, línea de alimentación, pérdidas, boquilla y elevación; la propuesta debe identificar la serie y el número de parte antes de asignar un valor hidráulico.
Criterio técnico
El perfil bajo condiciona montaje, conexión y operación
Entrada empotrada que se integra al vehículo
La entrada de 2 pulgadas NPT hembra se conecta a ras de la superficie de montaje. La tubería receptora debe alinearse con precisión y resistir la fuerza de reacción; los adaptadores improvisados anulan la ventaja del perfil bajo.
Fijación horizontal y vertical del chorro
Los bloqueos permiten dejar la descarga fija en una posición mientras el operador atiende otra tarea. Deben verificarse apretados antes de presurizar y liberarse solo con la línea controlada, siguiendo el manual oficial de la serie.
Un límite de fábrica, no un dato de diseño
El caudal máximo publicado es el techo del equipo. El punto de operación real lo definen la bomba, la presión residual y la boquilla seleccionada; exceder 200 psi de entrada o 500 gpm queda fuera de la garantía del fabricante.
Ingeniería y cumplimiento
Datos que deben definirse antes de cotizar Sidewinder
- Serie requerida: 8392 u 8492, con su número de parte completo.
- Vehículo o punto fijo de montaje y espacio libre disponible.
- Caudal, presión residual, bomba, reserva y pérdidas del sistema.
- Boquilla prevista: Select-O-Matic XD, Chief XD, 188-XD u otra compatible.
- Envolvente de giro y elevación contra carrocería y obstáculos.
- Procedimiento de operación, bloqueos y capacitación del personal.
Manual 98323000 Rev. A
Manual oficial de los modelos 8392-02 y 8492-02; define instalación, operación, bloqueos, seguridad y mantenimiento.
CE · PED 8392-021
Certificado publicado para el monitor manual identificado; su alcance no se transfiere automáticamente a boquillas ni accesorios.
Curva 8392-8492-8494
La gráfica oficial de pérdida de presión de la familia Sidewinder permite calcular la memoria hidráulica de la configuración cotizada.
Acompañamiento LGA
Del dato de catálogo a una configuración ejecutable
LGA organiza la información del riesgo, la hidráulica, el control y el montaje para preparar una propuesta delimitada. El alcance puede incluir suministro, coordinación técnica, documentación y seguimiento; cualquier cálculo, instalación, prueba o puesta en servicio debe quedar expresamente descrito en la cotización.
Trazabilidad técnica
Documentación consultada
La información técnica de esta ficha se revisó contra fuentes primarias del fabricante. Consulta la edición vigente antes de diseñar o instalar.
FAQ y cotización
Aclara la configuración del Sidewinder y solicita una
Cotización Gratuita
Respuestas técnicas para distinguir las series 8392 y 8492, definir el montaje de perfil bajo y cotizar el conjunto completo.
Sidewinder es un monitor compacto de entrada empotrada pensado para el combate forestal y para montajes con espacio mínimo. La serie y el número de parte definen conexiones, documentación y accesorios.
Comparte el vehículo o punto de montaje, la hidráulica disponible y la boquilla prevista para convertir los datos del fabricante en una propuesta técnicamente delimitada.
Preguntas frecuentes sobre Sidewinder series 8392/8492
Dudas reales de compra, montaje vehicular, hidráulica, bloqueos y mantenimiento del monitor Elkhart Brass.
¿No encuentras tu respuesta? Escríbenos al 442 452 55 89.
¿Para qué está diseñado el Sidewinder manual?
El fabricante lo diseñó específicamente para los rigores del combate de incendios forestales y para cualquier aplicación donde se necesita un monitor compacto. Su perfil extremadamente bajo reduce la exposición a ramas y obstáculos en brush trucks, y su vía de agua de 2 pulgadas completamente alabeada cuida el desempeño del chorro. También puede evaluarse en pipas, unidades de ataque rápido y puntos fijos donde el espacio es crítico.
¿Qué caudal y presión maneja el Sidewinder?
El límite publicado es de 500 gpm, equivalentes a 1900 litros por minuto, con presión máxima de entrada de 200 psi. Ese es el techo del equipo, no el punto de operación del proyecto: el caudal real depende de la bomba, la reserva, la presión residual, la línea de alimentación, las pérdidas y la boquilla seleccionada. La memoria hidráulica debe calcularse con la curva oficial de pérdida 8392-8492-8494 antes de asignar un valor de diseño.
¿Cuál es la diferencia entre las series 8392 y 8492?
Ambas comparten el desempeño publicado —500 gpm, 200 psi, entrada empotrada de 2 pulgadas NPT hembra y salida de 1.5 pulgadas macho— y el mismo manual oficial 98323000. Las series se distinguen por su configuración de montaje y sus números de parte, con planos y modelos CAD propios. La propuesta debe identificar la serie y el número de parte completo, porque de ello dependen la documentación aplicable, los repuestos y el certificado correspondiente.
¿Qué significa que tenga entrada empotrada o flush inlet?
La entrada de 2 pulgadas NPT hembra se conecta a ras de la superficie de montaje, sin codos ni elevadores externos, lo que mantiene el perfil bajo del conjunto. Eso exige que la tubería receptora del vehículo o de la estructura esté alineada con precisión y resista la fuerza de reacción del chorro. Resolver la conexión con adaptadores improvisados eleva el perfil, añade pérdidas y anula la ventaja principal del equipo.
¿Cómo funcionan los bloqueos horizontal y vertical?
La barra de control de acción rápida permite mover el chorro en un recorrido vertical de -45° a +90° y un giro horizontal continuo de 360°. Los bloqueos fijan la descarga en una posición definida para que el operador pueda atender otra tarea sin perder la cobertura. Deben verificarse apretados antes de presurizar y liberarse únicamente con la línea controlada, siguiendo el procedimiento del manual oficial de la serie.
¿Qué boquillas recomienda el fabricante para el Sidewinder?
La página oficial recomienda puntas Select-O-Matic XD de rango medio de 1.5 pulgadas, puntas Chief XD de rango medio, la punta de chorro sólido 188-XD y el mini formador de chorro 281-A. Ninguna viene incluida por defecto: cada número de parte se cotiza por separado según el patrón, el alcance y el agente que exige el proyecto. La propuesta de LGA debe enumerar monitor, boquilla y accesorios para comparar ofertas equivalentes.
