Elkhart Brass · Ingeniería de monitores
Monitor Nitro HD Elkhart Brass en Querétaro

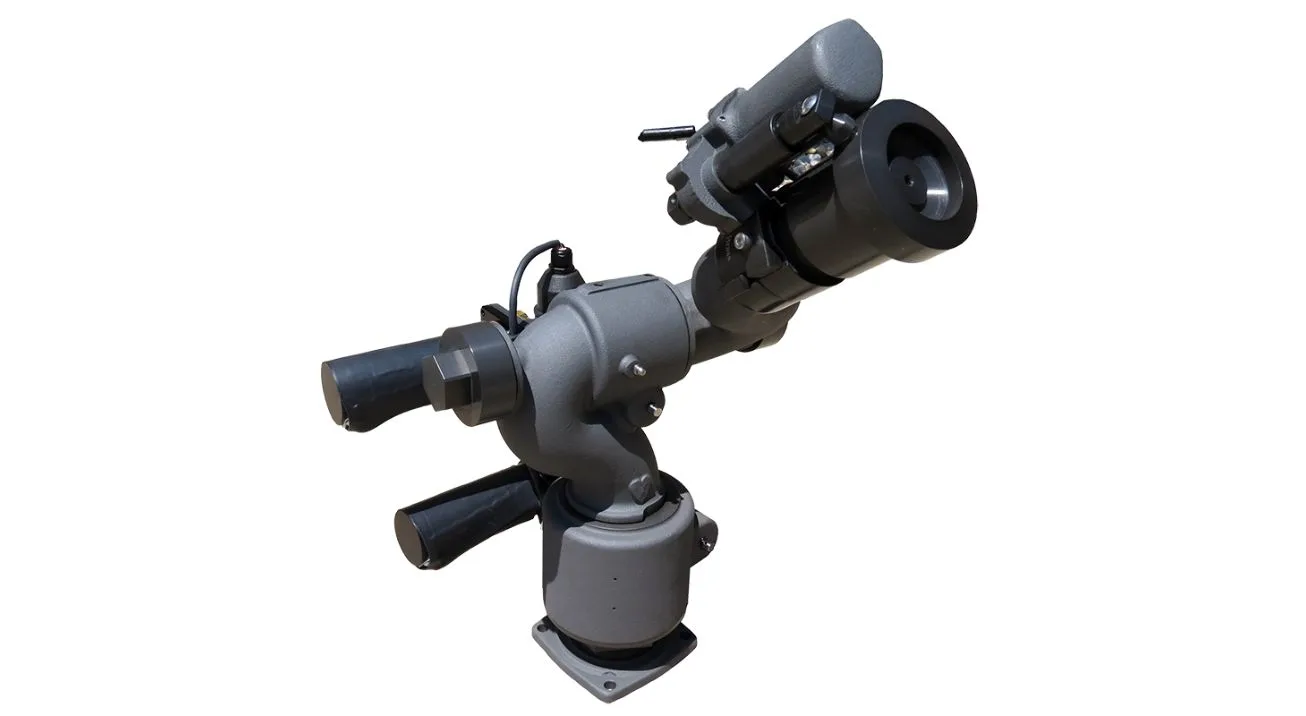

El Nitro HD modelo 8100 es un monitor eléctrico Elkhart Brass concebido para ciclos de trabajo severos. LGA coordina su selección en Querétaro a partir del caudal y la presión disponibles, la boquilla, el control 12/24 VDC, el montaje, el ambiente y la estrategia operativa del proyecto.
- Caudal máximo
- 750 gpm · 3000 LPM
- Presión máxima
- 250 psi · 17.2 bar
- Alimentación
- 12 o 24 VDC
Cotización sin costo · Respuesta en menos de 24 horas · Integración por proyecto
Aplicaciones técnicas
Aplicaciones donde la resistencia mecánica y el control remoto son determinantes
El fabricante posiciona Nitro HD para trabajo severo. La aplicación final requiere comprobar hidráulica, fijación, exposición, procedimiento y compatibilidad de todos los componentes.
Minería y control de polvo
La vibración, las cargas, la calidad del agua, la distancia al objetivo y el ciclo de operación deben evaluarse junto con la estructura y la alimentación disponibles.
Construcción y equipo pesado
La integración en maquinaria o vehículos exige revisar espacio, peso, recorrido, posición de resguardo, cableado, mando y comportamiento seguro durante el movimiento.
Lavado industrial y respuesta contra incendios
El patrón de descarga, la boquilla y el suministro hidráulico se seleccionan según el objetivo; el monitor no sustituye el diseño completo ni los procedimientos del sistema.
Datos del fabricante
Especificaciones oficiales de Monitor Nitro HD Elkhart Brass modelo 8100
| Modelo | 8100 |
|---|---|
| Caudal máximo | 750 gpm (3000 LPM) |
| Presión máxima | 250 psi (17.2 bar) |
| Entrada | 2.5 in NPT hembra |
| Salida | 2.5 in NHT macho |
| Recorrido vertical | Máximo 135° |
| Recorrido horizontal | Máximo 350° |
| Radio de giro | 9.0 in (230 mm) |
| Altura en resguardo | 13.2 in (335 mm) |
| Peso del monitor | 17 lb (7.7 kg) |
| Alimentación | 12 o 24 VDC, detección automática según fabricante |
Valores publicados por Elkhart Brass para el monitor. La propuesta debe confirmar revisión, configuración, accesorios y condiciones aplicables al equipo suministrado.
Referencia hidráulica
Alcance publicado por caudal
| Caudal | Alcance publicado |
|---|---|
| 200 gpm (750 LPM) | 110 ft (34 m) |
| 350 gpm (1325 LPM) | 125 ft (38 m) |
| 500 gpm (1900 LPM) | 150 ft (46 m) |
| 700 gpm (2650 LPM) | 175 ft (53 m) |
Alcances de referencia publicados por Elkhart Brass. El resultado real depende de la boquilla, presión, patrón, elevación, viento, pérdidas y configuración instalada; no debe utilizarse como garantía de cobertura.
Criterio técnico
El desempeño surge de la combinación monitor, boquilla, control e hidráulica
Diseñado para ciclos severos
Las uniones giratorias emplean barras de empuje de acero inoxidable y rodamientos axiales de agujas para resistir carga y vibración en aplicaciones exigentes.
Clasificación aplicada a los motores
El fabricante declara NEMA 4 para los motorreductores de imán permanente que accionan los movimientos. No debe extenderse esa clasificación al sistema completo sin revisar cada componente.
Vía de agua y conexiones definidas
La vía interna alabeada busca reducir turbulencia. La compatibilidad final exige coordinar entrada NPT, salida NHT, tubería, válvula, boquilla y pérdidas del sistema.
Ingeniería y cumplimiento
Datos que deben quedar confirmados antes de especificar Nitro HD
- Riesgo, medio de descarga, objetivo y estrategia de operación.
- Caudal, presión residual, tubería, fuente y reserva hidráulica.
- Boquilla, patrón, alcance requerido y fuerzas de reacción.
- Alimentación 12/24 VDC, controlador, joystick, cableado y válvula.
- Montaje, estructura, recorrido, posición de resguardo y obstáculos.
- Ambiente, vibración, mantenimiento, pruebas y capacitación operativa.
Elkhart Brass 8100
Página, ficha, planos y manual oficial del modelo Nitro HD.
NEMA 4 · motores
Declaración específica de los motorreductores; no certificación universal del conjunto.
NFPA 15 · cuando aplique
Referencia de diseño para sistemas fijos de agua pulverizada; no certifica por sí sola el monitor.
Acompañamiento LGA
Del dato de catálogo a una configuración ejecutable
LGA organiza la información del riesgo, la hidráulica, el control y el montaje para preparar una propuesta delimitada. El alcance puede incluir suministro, coordinación técnica, documentación y seguimiento; cualquier cálculo, instalación, prueba o puesta en servicio debe quedar expresamente descrito en la cotización.
Trazabilidad técnica
Documentación consultada
La información técnica de esta ficha se revisó contra fuentes primarias del fabricante. Consulta la edición vigente antes de diseñar o instalar.
FAQ y cotización
Aclara la integración del Nitro HD y solicita una
Cotización Gratuita
Respuestas técnicas para validar hidráulica, boquilla, control, montaje y documentación antes de cotizar el modelo 8100.
Nitro HD es un monitor eléctrico para servicio severo; su desempeño depende de una configuración completa, no únicamente del cuerpo del monitor.
Comparte los datos del proyecto para distinguir las especificaciones publicadas de las decisiones que requieren cálculo, planos y revisión en sitio.
Preguntas frecuentes sobre el monitor Nitro HD
Dudas reales de ingeniería, compra e integración del modelo 8100 Elkhart Brass.
¿No encuentras tu respuesta? Escríbenos al 442 452 55 89.
¿Para qué aplicaciones está diseñado el monitor Nitro HD?
Elkhart Brass describe Nitro HD para ciclos de trabajo severos y destaca aplicaciones de minería y construcción. También publica usos de control de polvo, lavado de equipo y combate contra incendios. Esto no convierte al modelo en una solución universal: la selección debe revisar el medio de descarga, la hidráulica, la estructura, la exposición ambiental, el ciclo de operación y el procedimiento de la instalación.
¿La cotización incluye monitor, boquilla, joystick y controlador?
La configuración incluida debe quedar expresamente desglosada en la propuesta. La documentación oficial presenta el monitor, opciones de boquilla y joystick, pero una referencia visual no confirma qué accesorios se suministran. LGA debe coordinar monitor, boquilla, controlador, cableado, alimentación, posible válvula y montaje. Solicita la lista de componentes, números de parte, planos y responsabilidades de instalación antes de autorizar la compra.
¿Qué suministro hidráulico necesita Nitro HD para alcanzar 750 gpm?
El dato de 750 gpm es el caudal máximo publicado del monitor, no una garantía de que cualquier instalación pueda entregarlo. Se necesita comprobar fuente, reserva, bomba, presión residual, diámetro y longitud de tubería, accesorios, elevación, pérdidas y boquilla. La demanda real se define desde el riesgo y el objetivo. Una medición estática o el caudal nominal de la bomba no sustituyen el cálculo hidráulico.
¿Cómo funciona la alimentación automática de 12 o 24 VDC?
El fabricante publica alimentación de 12 o 24 VDC con detección automática para el modelo 8100. Aun así, el proyecto debe confirmar fuente, protecciones, calibre y recorrido de conductores, conectores, controlador y comportamiento ante una pérdida de energía. La detección de voltaje no significa activación automática por incendio ni elimina la necesidad de una lógica operativa, pruebas de aceptación y un método seguro de control local.
¿Todo el sistema Nitro HD tiene clasificación NEMA 4?
No debe afirmarse así. La página oficial atribuye NEMA 4 a los motorreductores de imán permanente que realizan los movimientos horizontal y vertical. El controlador, joystick, conectores, cableado, válvula, cajas y demás elementos deben revisarse por separado. La clasificación tampoco sustituye la evaluación de corrosión, lavado, vibración o ubicación. La propuesta debe indicar con precisión qué componente cuenta con cada protección o certificación.
¿Qué información necesita LGA para cotizar el Nitro HD?
Comparte la aplicación, ubicación, objetivo protegido, distancia, elevación, obstáculos, caudal y presión disponibles, fuente de agua, voltaje, tipo de mando y montaje previsto. Adjunta fotografías, planos, memoria hidráulica y requisitos internos cuando existan. Con esos datos LGA puede identificar la boquilla y los componentes que deben confirmarse, separar suministro de integración y señalar qué cálculos o verificaciones faltan antes de emitir una propuesta responsable.
